ESTRUCTURA

Estructura

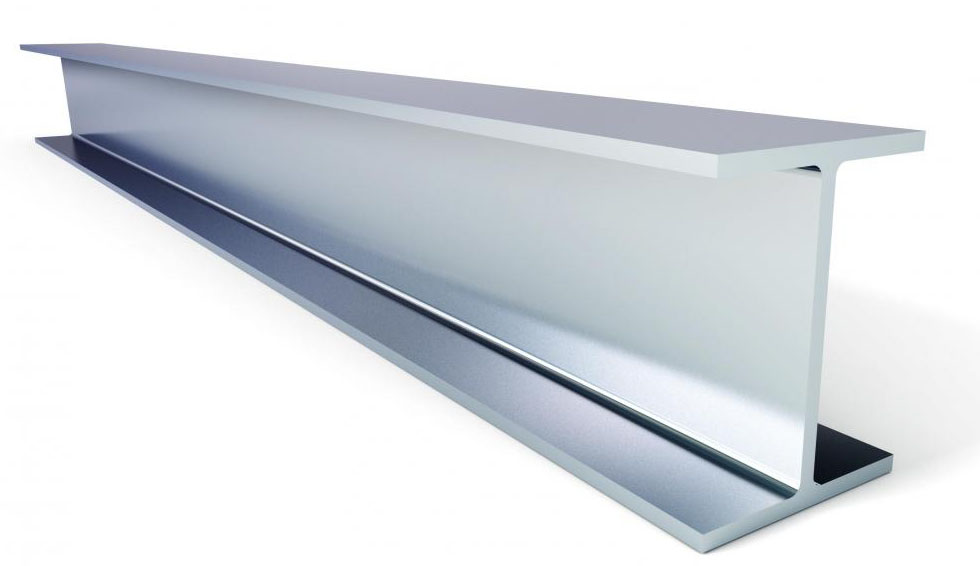

La estructura esta realiza íntegramente en acero laminado IPE de 160 mm, tanto vigas como pilares con refuerzos cada 60cm de tubo estructural de 60mm

Forjado interior vivienda

El suelo interior de la vivienda se realiza mediante un forjado colaborante de 14cm de espesor ejecutado con placa nervada 6+8 y hormigón de central HA-25/B/20/ll, con armadura de reparto y negativos de acero corrugado.
En su parte superior se coloca un aislamiento térmico y anti-impacto sobre el que se coloca la tarima flotante de madera laminada o los materiales porcelanicos según zonas.
En la parte inferior del forjado, se crea una cámara de aire de 50mm que evita que el forjado entre en contacto directo con la losa de cimentación, en este espacio se coloca un aislamiento reflexivo que actúa como aislamiento  térmico y barrera de vapor evitando los puentes térmicos y transmisión de humedades.

.

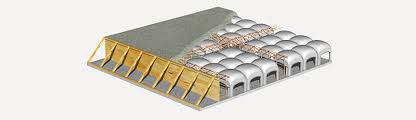

Cimentación. Forjado sanitario

Se ejecuta como solución estándar de cimentación, un forjado sanitario de hormigón armado realizada por sistema CAVITI, este sistema forma una losa continua de hormigón armado en la que se crea una cámara de aire entre el terreno y la vivienda.

CUBIERTAS

1ª Opción

La primera una cubierta a dos aguas, realizada mediante panel sándwich de cubierta de 40mm, con una pendiente mínima de un 7% en sentido longitudinal . Por debajo del panel sándwich se encuentra una cámara de aire de 10cm y dos capas de aislamiento térmico-acústico compuesto por una lana de roca mineral de 40mm/70Kg/m3 y otra de 40mm/40Kg/m3, entre ambas se crea una cámara de aire de 50mm

2ª Opción

La segunda opción se trata de una cubierta plana transitable invertida ejecutada en hormigón HL-20 d=700kg/m3 sobre un forjado colaborante de 12cm de espesor con una pendiente no superior al 3% en sentido longitudinal, sobre el que se coloca una lámina impermeabilizante de 4mm, sobre esta un capa separadora, para recibir el aislamiento térmico, a continuación otra capa separadora antipunzonantem que sirve de base a la capa de mortero sobre la que se adhieren las baldosas. Bajo la placa de cubierta se encuentra una cámara de aire de 10cm y dos capas de aislamiento térmico acústico compuesto por una lana de roca mineral de 40mm/70Kg/m3 y otra de 40mm/40Kg/m3.

FACHADAS

Todos nuestros modelos incorporan una fachada ventilada con una cámara entre el acabado exterior y el cierre de la vivienda de 45 mm, incluso en los módulos básicos, instalada sobre perfilería especial para fachada ventilada y sobre la que se pueden colocar infinidad de materiales, de los cuales ofrecemos la posibilidad de instalar: Vidrio templado vitrificado. Panel de cemento reforzado Euronit. Madera tecnológica tipo Twinson. Panel cementoso tipo Cedral de Euronit. Porcelánico. Panel composite (2 láminas de Aluminio 0,5 mm cada una). Estos materiales nos permiten múltiples configuraciones debido a su diseño y versatilidad.

Cerramiento exterior

El cerramiento exterior tiene un espesor mínimo de 24,3 cm siendo su configuración de fuera hacia dentro.

Fachada ventilada con una cámara mínima de 45 mm más material de acabado con espesor mínimo de 8mm.

Lámina transpirable tipo cumifelt 135 gr/m2 (permite la transpiración por una de sus caras pero no la absorción del agua por la otra).

Panel sándwich fachada de acero prelacado de 40 mm de espesor.

Cámara de aire de 50 mm.

Lana de roca 70 mm de espesor y 70kg/m3 de densidad.

Poliestireno extruído de 50 mm de espesor y 40kg/m3 de densidad

Trasdosado autoportante con Placa de cartón yeso tipo pladur de 15mm,con perfileria de 70mm cada 400mm

Detalles fachada ventilada

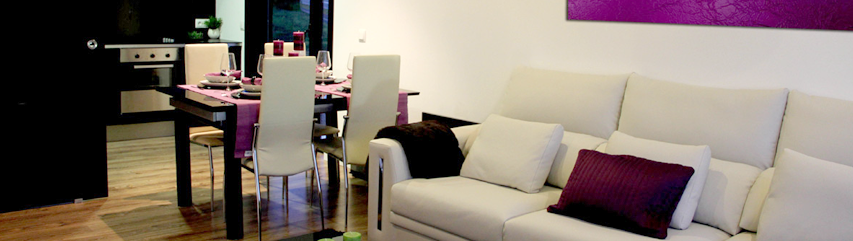

ACABADOS INTERIORES

Particiones Interiores

En las divisiones interiores se opta por un sistema de tabiquería seca, debido a sus múltiples ventajas frente a la tabiquería convencional.

Las divisiones interiores están formadas por un tabique aislado acústicamente mediante lana de roca de 70mm/40Kg/m3 y doble placa de Pladur de 13mm, atornilladas a cada lado de una estructura de 70mm con montantes verticales cada 400mm, dando un ancho total de 12cm.

Solados

Tarima flotante de madera laminada con una calidad mínima AC4 de 10 mm sobre fonpex de 5 mm y una garantía mínima 25 años.

Zócalo de DM lacado en blanco o negro según estancia.

En los baños: acabado porcelánico tanto en solados como en alicatados.

Pinturas

3 manos de pintura plástica blanca en todas las estancias, tanto en paramentos verticales como en los horizontales. En el paramento del ventanal se pintará en color negro para concordar con el color de la perfilería de las ventanas.

Alicatados

Se ofrece la posibilidad de configurar diferentes acabados en función del gusto de cada cliente, desde los productos cerámicos convencionales, pasando por el gres porcelánico, hasta el microcemento.

Aparatos sanitarios

Los baños y aseos irán equipados con materiales de primera calidad. Se componen de inodoro de tanque bajo, plato de ducha extraplano, mueble suspendido con encimera de vidrio, espejo y aplique de pared.

Falsos techos

El falso techo se realiza mediante placas de cartón yeso tipo Pladur, montadas sobre perfilería de techo continuo de 47 mm. En la parte superior, e interpuesto entre el falso techo y la cubierta, se colocan dos capas de aislamiento térmico acústico formado por una capa de lana de roca de 70mm/40Kg/m3 y otra de 40mm/40kg/m3.

Cocina

Cocina completamente equipada donde podemos elegir desde los acabados estándar a los más sofisticados. Se ofrecen diferentes posibilidades de configuración, desde los revestimientos verticales, hasta los acabados y colores de los muebles y la encimera de la cocina.

Están incluidos los muebles, los electrodomésticos (vitrocerámica, horno, nevera y campana extractora), fregadero y grifería.
